針對您查詢的 PZII-1200 礦用電動配水閥(帶短管、操縱臺成套),以下是基于公開資料整理的技術參數、結構特點及選型注意事項:

-
型號:PZII-1200 / PXWII-1200(不同廠家代號略有差異,功能一致)
-
公稱通徑:DN1200 mm (1.2米)
-
驅動方式:電動(隔爆型電動裝置,如 ZB60-24 等型號),支持遠程自動化控制,滿足煤礦水泵房“無人值班”需求 。
-
適用介質:清水或無腐蝕性液體,水溫通常 ≤80℃ 。
-
工作壓力:常壓/低壓,公稱壓力約 0.1 MPa,試驗壓力 0.25 MPa 。
-
電源電壓:常規為 AC 380V / AC 660V,50Hz(需根據井下供電系統定制)。

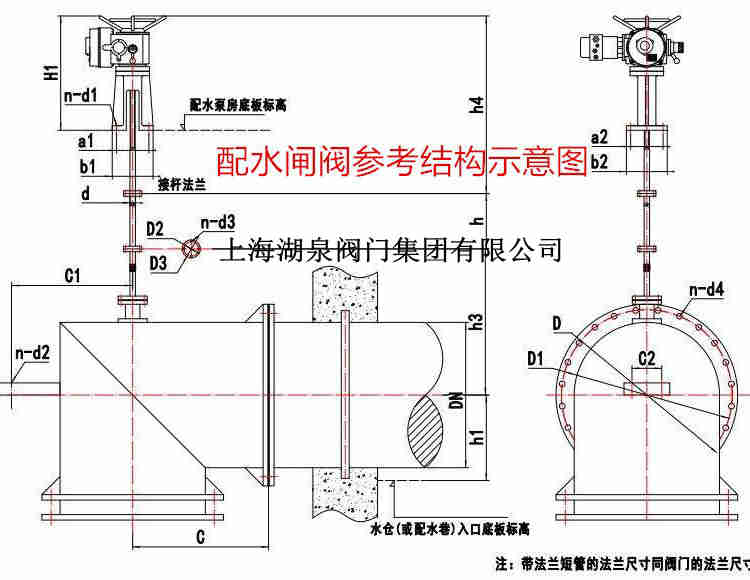

該成套設備主要由以下三部分組成,訂貨時需確認各部件尺寸匹配:
-

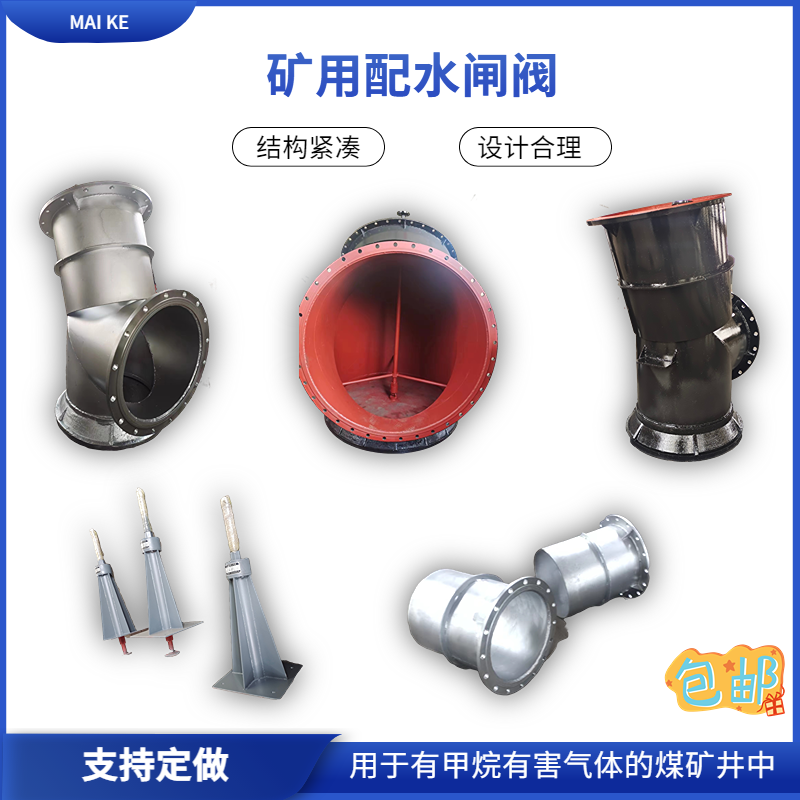

閘閥主體:直角式焊接結構,下部裝有錐形密封環,閥瓣含橡膠墊以保證密封性 。
-

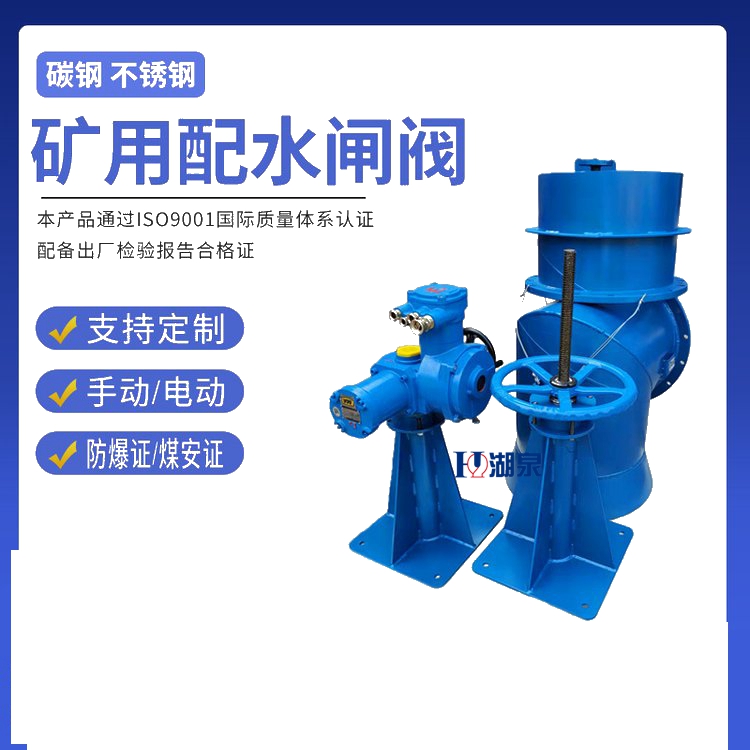

操縱臺:包含電動機、減速機構及手輪(手電一體),用于驅動閥桿升降 。
-
連接桿與短管:
-
短管:預埋于配水井井壁,為焊接件 。
-
連接桿:連接操縱臺與閥桿。關鍵注意:連接桿長度取決于水泵房底板與水倉入口的高差(H值)。若未提供具體高差,廠家通常按 H=5000mm 供貨,現場需根據實際高度焊接調整法蘭位置 。

|
項目 |
參數數值 (單位: mm/kg) |
|
操作行程 |
350 mm |
|
總質量 (帶短管) |
約 1721 kg |
|
總質量 (無短管) |
約 1446 kg |
|
操縱臺尺寸 (B×B1) |
500 × 400 mm |
|
閥體關鍵尺寸 (D×L1) |
D=1200 mm, L1≈396-650 mm (視具體設計而定) |
|

-
明確高差 (H值):由于連接桿長度需適應現場安裝高度,請?jiān)谟嗀洉r(shí)提供準確的 水泵房底板至水倉入口的高差,以便廠家預制合適長度的連接桿,減少現場焊接工作量 。
-
防爆要求:確保電動裝置符合煤礦井下 隔爆型 標準,電壓等級需與礦井電網匹配 。
-
材質與密封:主體多為碳鋼焊接,密封形式為軟密封(橡膠墊),適用于大口徑低水壓工況,需注意水中無尖銳雜質以免損壞密封面 。
如需獲取最新報價或具體圖紙,建議聯系具備礦用產品安全標志(MA認證)的上海湖泉閥門制造商進行詢價或定制 。
