氣動陶瓷雙閘板閘閥\Z644TC-10 DN125產品說明書及技術參數
[ 2024-12-06 ]

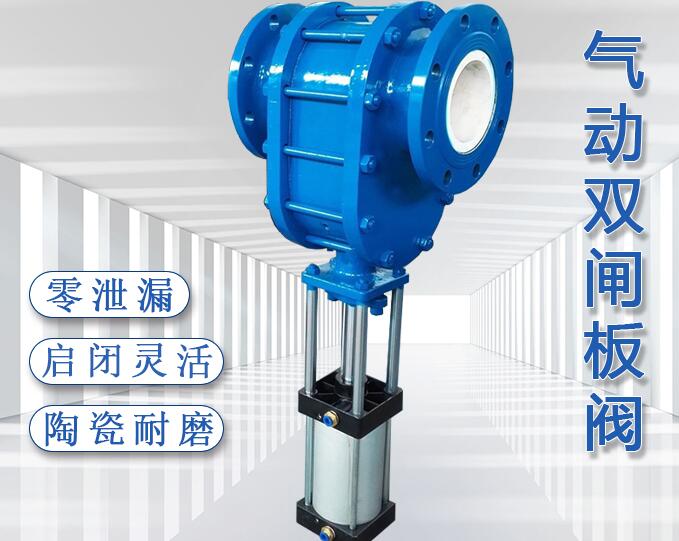

氣動陶瓷雙閘板閥是一種適用于高磨損性介質輸送系統的閥門，主要用于粉末或微小固體顆粒的輸送，如火力發電廠氣力除灰系統和鋁業濃相輸送系統中的進出料閥。該閥門具有以下特點：
- 耐磨性強：密封副采用結構陶瓷，顯著提高了閥門的耐磨性，延長了閥門的使用壽命。
- 密封持久：閘板磨損均勻，自緊式密封設計確保了低壓雙向密封，減少了卡塞和積灰現象。
- 適用范圍廣：適用于各種高磨損性介質的輸送系統，如火力發電廠氣力除灰系統、鋁業濃相輸送系統等。
-
技術規范：
- 公稱壓力：0.6～2.5MPa
- 公稱通徑：DN40～300
- 適用溫度：-40～150℃（高溫需另行說明）
- 連接形式：法蘭
- 驅動方式：手動、電動、氣動。
- 安裝前應仔細閱讀說明書，核對閥門型號、通徑及技術參數。
- 嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離應適當，法蘭兩邊加墊片。
- 兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。
氣動陶瓷雙閘板閥廣泛應用于以下場景：
- 電廠除灰：干除灰系統。
- 選礦廠：干礦粉狀物料的選擇和輸送。
- 水泥行業：干粉料輸送和放料。
- 面粉廠：面粉輸送管道。
- 其他粉末或微小固體顆粒的高磨損介質輸送：如火力發電廠氣力除灰系統、鋁業濃相輸送系統等。

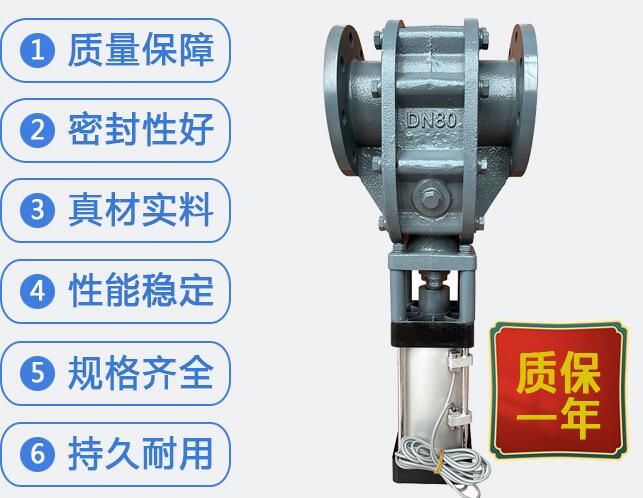

當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。此閥門為雙閘板單密封，特的下閥體斜面設計，保證閥門內腔不積灰。所有的這些特點，使得這種閥門具有長時間的使用壽命，為您的系統安全運行提供了可靠的保證。
Z644TC-10C氣動陶瓷出料閥、氣動雙閘板閥產品使用范圍：
1.電廠除灰—干除灰系統；
2.選礦廠—干礦粉狀物料的選擇、輸送；
3.水泥行業—干粉料輸送、放料；
4.面粉廠—面粉輸送管道。
5.其它粉末或微小固體顆粒等高磨損介質的輸送，因這些工礦介質中常有硬質顆粒和纖維性的污垢等物體，該閥在管道系統中作為啟閉裝置，能起到好的作用。
