上海湖泉閥門有限公司高壓電動閘閥前面應不應該有手閥嗎？廠里面新上了一臺焚燒爐，高壓氣泡產出蒸汽上面有一臺10MPa的高壓電動閘閥，但是昨天調試的時候，工藝說正在試機，我們的高壓閘閥不能調試，一旦打開，蒸汽就過來了，我當時想你把前面的手動閥關掉就好了嘛，但是工藝說前面沒有手動閥，從氣泡出來后第一個閥門就是這個電動閘閥，我問那如果閘閥故障怎么辦，工藝說圖紙上就沒有，他們是按照圖紙施工的，我也不知道這是不是正常，請教一下各位大神，看看有沒有相關標準什么的

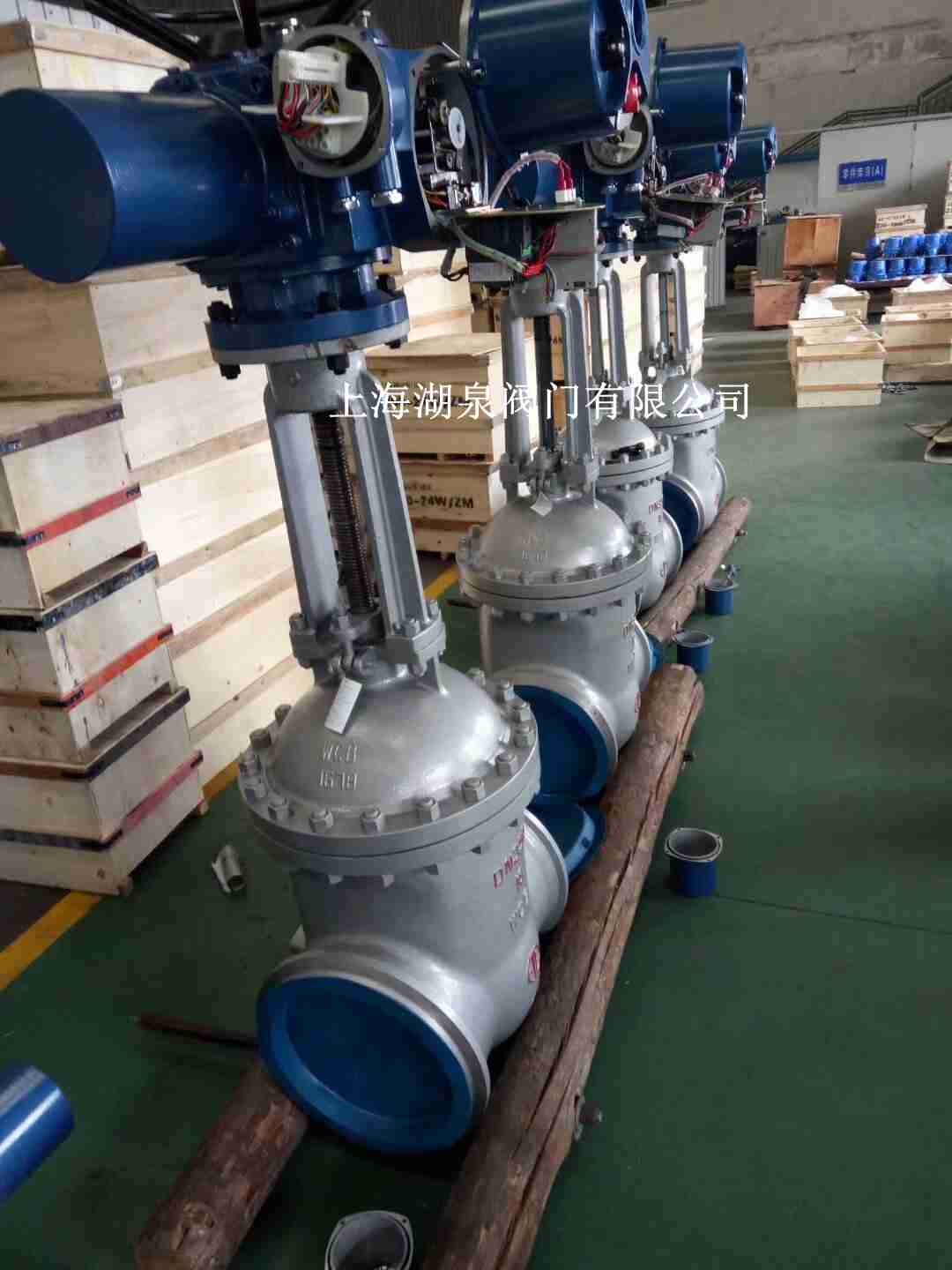

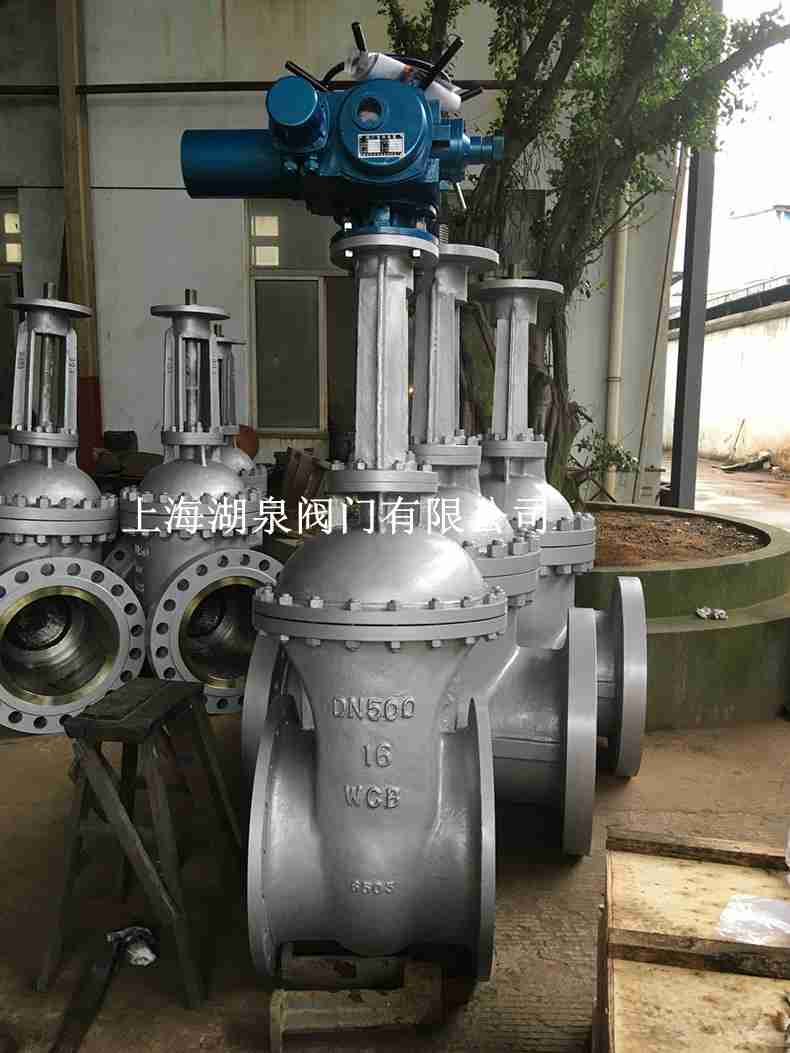

高壓電動閘閥（進口電動高溫高壓閘閥，不銹鋼電動高壓閘閥，法蘭式電動高壓閘閥）是由高精度電動執行器與高壓閘閥組成。采用法蘭或者焊接式連接，屬整體直通鑄造(鍛造)閥，電動高壓閘閥主要應用于壓力為PN32.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。

高壓電動閘閥特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、閥座密封面采用鐵基鉻鎳不銹鋼堆焊而成，耐磨、抗擦傷性能好。
3、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
4、電動高壓閘閥的關閉和開啟由裝在閥蓋上的電動裝置來控制。電動裝置分別配有閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構，手、電動切換機構。閥門的開關均由行程控制機構調整，調整轉矩限制機構，可以在行程控制機構失靈的情況下，保護閥門。電動焊接閘閥關閉主要通過電動裝置及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動。
5、電動裝置除能就地操作外，還可進行遠距離操作。

高壓電動閘閥參數
壓力：1.6-32.0Mpa  Class：150-2500LB   JIS：10K-30K
進口電動高壓閘閥選型
a: 產品名稱與電動高壓閘閥的型號
b:  電動高壓閘閥的操作方式 （有手動 渦輪傳動 氣動 電動等）
c:  電動高壓閘閥的密封面材質和硬度
d:  電動高壓閘閥的閥體材質
e:  電動高壓閘閥的壓力
f:  電動高壓閘閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）

高壓電動閘閥型號：Z941Y，Z941W
通徑規格：DN50～DN600
結構形式：直通式
閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
公稱壓力：PN100-PN250
適用溫度：-29℃～550℃
應用范圍：油品、蒸汽、石油、化工、火力電站

高壓電動閘閥產品特點：使用安全可靠，硬度高，抗擦傷，耐腐蝕，使用壽命長

產品型號 公稱壓力		試驗壓力(MPa)		工作壓力(MPa)	工作溫度(℃)	適用介質
		強度試驗	密封試驗/上密封實驗
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽、蒸汽
Z962H-320	32	48	36	-	≤425
Z960Y-P54100	-	30	22	540℃為10MPa	≤540
Z962Y-P54170	-	48	36	540℃為17 MPa	≤540


高溫高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品引用標準：1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定； 2、 結構長度按E101的規定或按用戶提供尺寸3、焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

高壓電動閘閥出現缺陷時的處理方法
高溫高壓電動閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。當閥門在行程整定后，進行電動關閉時，由于關閉行程開關未起作用，行程到位后未停止，在閥門關閉過緊情況下，繼續關閉閥門，由于新更換的電動裝置轉圈數大，電動關閉閥門較為省力，造成過力矩不動作;當閥門關閉至不能再關時，過力矩才動作，門桿因閥門過緊而造成彎曲;閥瓣(楔型單閘板)造成錐面上部受擠壓變形，使閥瓣與閥座接觸后上部形成間隙;閥瓣與閥座密封面表面有拉傷痕跡。當電動重新開啟閥門時，由于電動裝置的轉圈數大，電動機負載小，電動仍能將閥瓣從閥座中拉出，門桿螺紋套溫度升高，最終造成閥桿與門桿螺紋套在門桿彎曲處卡澀，電動裝置過力矩動作停止。
