一、核心結構與工作原理

該閥門采用全封閉式外殼設計，確保閥門在啟閉過程中，管道內的氣體完全被隔絕在閥體內部，不會向外泄漏，從而有效避免環境污染并保障操作安全。‌ 其基本工作原理是通過電動裝置驅動，控制閥板的橫向移動與縱向壓緊動作，實現管道的完全隔斷或連通。

閥門通常包含兩套獨立的電動驅動系統：一套用于控制閥板的橫向移動（走板機構），另一套用于控制密封副的夾緊與松開（壓緊機構）。‌ 這種分離式設計使得閥門在開啟或關閉時，需先松開密封副，再橫向移動閥板；關閉時則先移動閥板到位，再壓緊密封副，確保了密封的可靠性。

二、主要技術特點與優勢

• 密封性能‌：閥板密封圈普遍采用特種硅橡膠，與不銹鋼閥座形成可靠的密封副，能夠?qū)崿F(xiàn)極低的泄漏率，部分型號標注泄漏率為零。‌ 密封圈可安裝在閥板上，便于維護，但更換過程相對復雜。‌
• ‌高剛性結構與抗外力能力‌：閥體采用框架式或箱型結構，內部科學布置筋板，具有優異的剛性，能夠抵抗管道外力，為長期穩定密封提供基礎。‌
• ‌同步壓緊與自鎖機構‌：壓緊傳動機構多采用齒圈、齒輪配合左、右旋梯形螺紋絲桿副實現同步雙向壓緊。此設計起動力矩小，且梯形螺紋自鎖性好，能確保閥門在夾緊后密封可靠，不會因壓力波動而松動。‌
• ‌適應惡劣環境的傳動設計‌：閥板橫向移動機構常采用銷齒傳動或雙向滾動式結構。‌ 這種設計不易積灰，摩擦阻力小，特別適合粉塵多、潤滑條件差的工作環境。部分型號的滾輪軸承采用高溫自潤滑材料，無需定期注油。‌
• ‌高安全性與可維護性‌：所有電動裝置均設置在閥門外部，便于維護檢查和人員安全操作。‌ 多數產品配備防爆電控箱，支持現場機旁操作與遠程控制。‌在停電或故障情況下，閥門通常設計有手動操作接口，可應急完成啟閉。‌
• ‌廣泛的規格與配置選項‌：公稱通徑覆蓋范圍廣，從DN400至DN4200。‌56 公稱壓力等級一般為0.05MPa至0.25MPa。‌適用溫度根據密封材料不同，可從-20℃至450℃，常用硅橡膠密封圈可耐受200℃至300℃高溫。‌ 驅動方式除電動外，也有手動、氣動、電液動等可選。‌

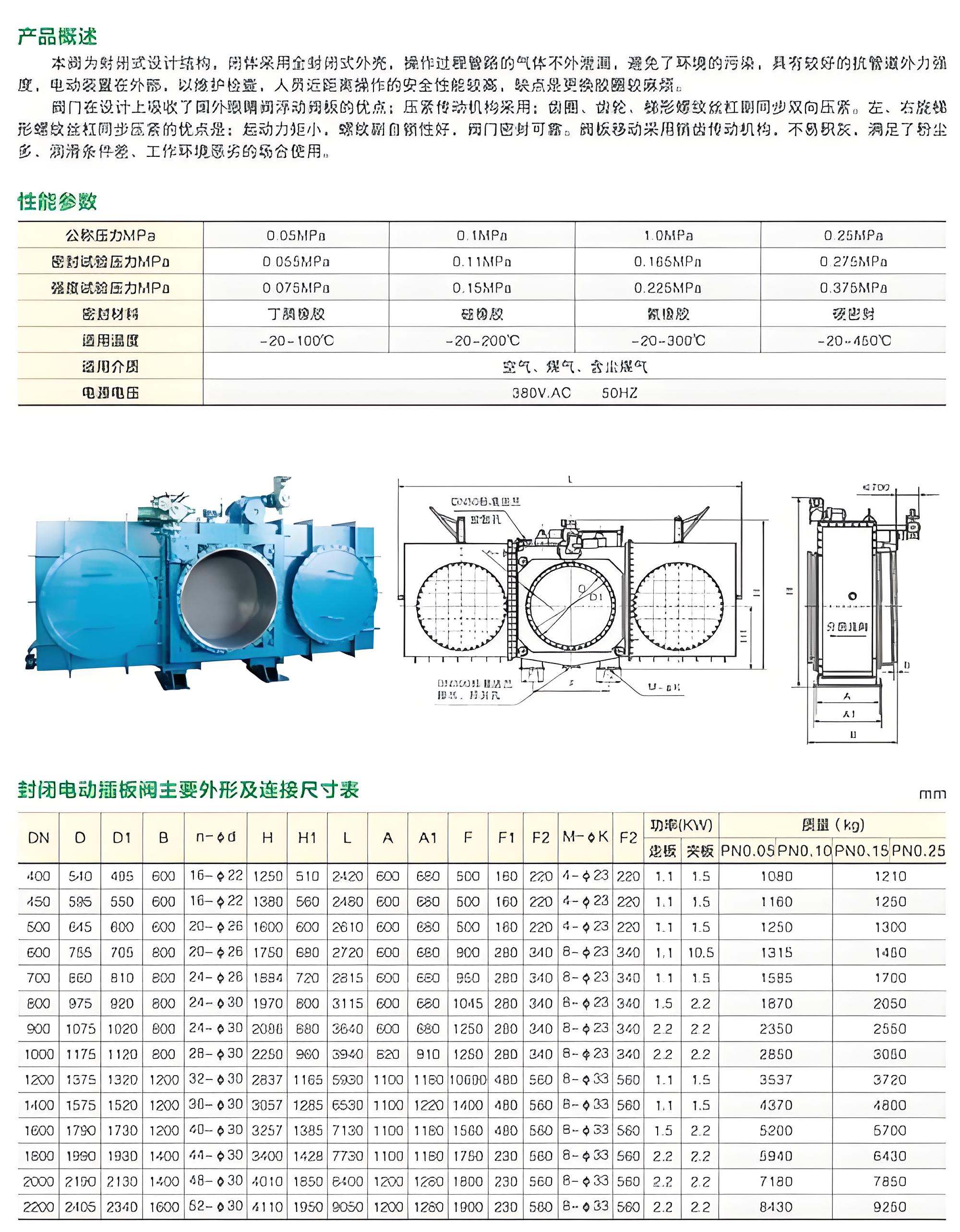

三、典型技術參數

• ‌公稱通徑‌：DN400 ~ DN4200mm。‌
• ‌公稱壓力‌：0.05MPa, 0.1MPa, 0.15MPa, 0.25MPa等。‌
• ‌適用介質‌：高爐煤氣、空氣、含塵煤氣及其他有毒、有害氣體。‌
• ‌適用溫度‌：≤120℃、≤200℃、≤250℃、≤300℃（視密封材料而定）。‌
• ‌驅動方式‌：防爆電動裝置（主流），亦可配置手動、電液動等。‌
• ‌密封材料‌：丁腈橡膠、硅橡膠、氟橡膠或硬密封。‌
• ‌泄漏率‌：高標準要求下可達零泄漏。‌
• ‌電源電壓‌：通常為380V AC，50Hz。‌

四、應用領域與選型注意

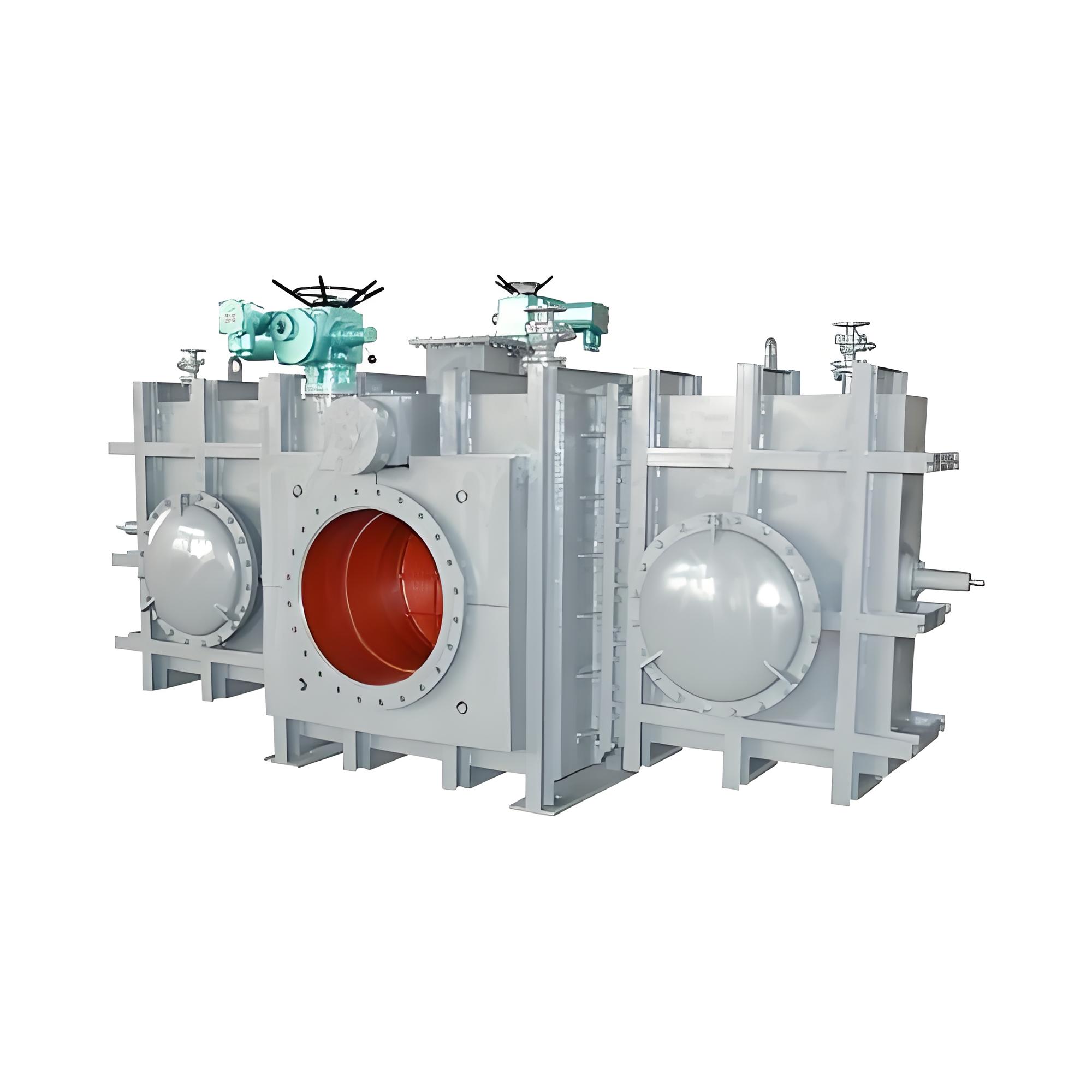

FF941X封閉式電動插板閥主要應用于需要對煤氣或有毒氣體進行可靠隔斷的場合，特別是：

• 冶金行業的高爐煤氣管道、轉爐煤氣管道。
• 化工行業的工藝氣體管道。
• 電廠及其他工業窯爐的煤氣系統。

在選型時，需重點關注公稱通徑、工作壓力、介質溫度、密封材料要求以及是否需要防爆功能。對于大型口徑閥門，其傳動機構的同步性、自鎖性和抗粉塵能力是關鍵考核指標。‌
