一、刀型電動閘閥詳細介紹
Z973H型刀型電動閘閥（刀閘閥）PN6～PN16驅動方式為電動驅動，連接方式為對夾式連接，閥門為明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6～16，閥體材料為碳素鋼的閘閥。 配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。通徑范圍：DN50～DN500，使用溫度 ≤100℃，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。
二、刀型電動閘閥安裝注意事項
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
三、刀型電動閘閥主要技術參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 PZ973H-10C 10~16 1.0~1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物 PZ973H-16C PZ973F-10P PZ973F-16P PZ973Y-10P PZ973Y-16P
四、刀型電動閘閥外形連接尺寸
MPa DN L D D1 D2 H N-M D0 1.0 50 43 160 125 100 330 4-M16 180 65 46 180 145 120 360 4-M16 180 80 46 195 160 135 390 4-M16 220 100 52 215 180 155 440 8-M16 220 125 56 245 210 185 510 8-M16 230 150 56 280 240 210 600 8-M20 280 200 60 335 295 265 700 8-M20 360 250 68 390 350 320 840 12-M20 360 300 78 440 400 368 960 12-M20 400 350 78 500 460 428 1110 16-M20 400 400 102 565 515 482 1250 16-M22 400 450 114 615 565 532 1380 20-M22 530 500 127 670 620 585 1530 20-M22 530 600 154 780 725 685 1800 20-M27 600 700 165 895 840 800 2150 24-M27 600 800 190 1010 950 898 2420 24-M30 680 900 203 1110 1050 1005 2680 28-M30 680 1000 216 1220 1160 1115 3100 28-M30 700 1200 254 1450 1380 1325 3450 32-M36 800 1.6 50 43 160 125 99 330 4-M16 180 65 46 185 145 120 360 4-M16 180 80 46 200 160 135 390 8-M16 220 100 52 220 180 155 440 8-M16 220 125 56 250 210 185 510 8-M16 230 150 56 285 240 210 600 8-M20 280 200 60 340 295 265 700 12-M20 360 250 68 405 355 310 840 12-M22 360 300 78 460 410 375 960 12-M22 400 350 78 520 470 435 1110 16-M22 400 400 102 580 525 485 1250 16-M27 400 450 114 640 585 545 1380 20-M27 530 500 127 715 650 609 1530 20-M30 530 600 154 840 770 720 1800 20-M36 600 700 165 910 840 788 2150 24-M36 600 800 190 1025 950 898 2420 24-M36 680 900 203 1125 1050 998 2680 28-M36 680 1000 216 1255 1170 1110 3100 28-M42 700 1200 254 1485 1390 1325 3450

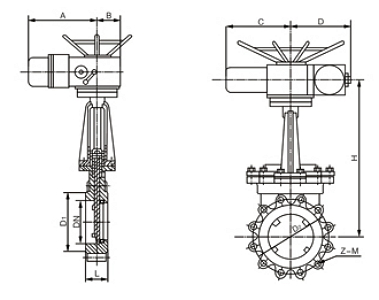

五、刀型電動閘閥結構圖
