一、 產品概述

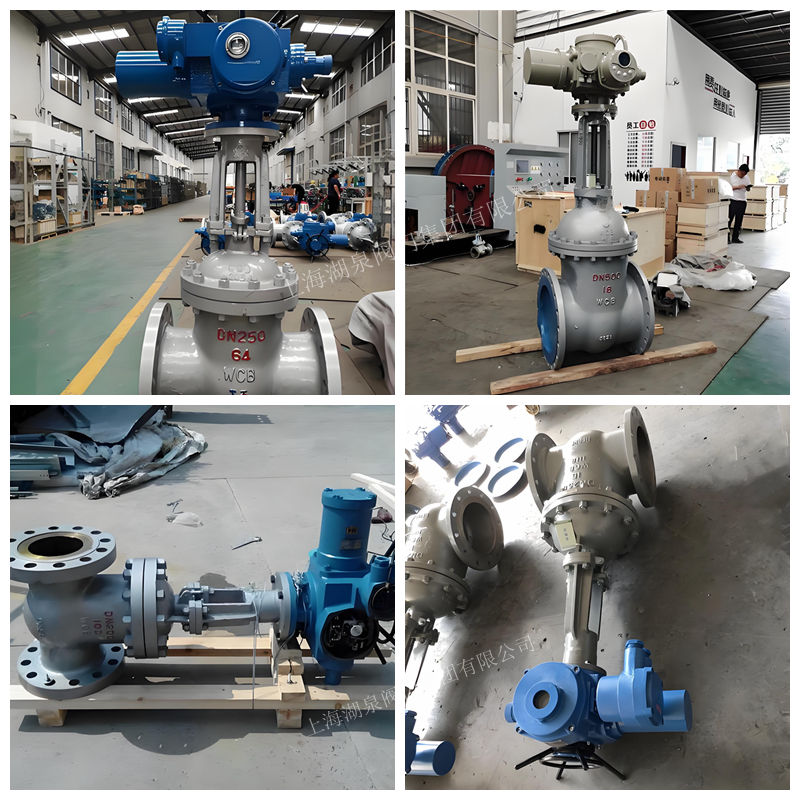

上海湖泉閥門集團有限公司Z941W-16P DN400 電動不銹鋼閘閥是一款專為嚴苛工業環境設計的高性能流體控制設備。該閥門采用法蘭連接方式，公稱通徑為DN400，公稱壓力為PN1.6MPa（16公斤）。主體材質選用優質304或316L奧氏體不銹鋼，具備卓越的耐腐蝕性能，特別適用于化工、石油、制藥及環保等領域中涉及弱酸、弱堿及腐蝕性介質的管路系統。作為自動化啟閉裝置，它通過電動執行機構實現遠程或自動控制，廣泛應用于需要切斷或接通管路介質的工況，嚴禁用于調節流量或節流。

二、 核心技術參數

• ‌型號‌：Z941W-16P
• ‌公稱通徑 (DN)‌：400 mm
• ‌公稱壓力 (PN)‌：1.6 MPa
• ‌殼體試驗壓力‌：2.4 MPa
• ‌密封試驗壓力‌：1.76 - 1.8 MPa
• ‌低壓氣密封試驗壓力‌：0.6 MPa
• ‌工作溫度范圍‌：-29℃ 至 ≤200℃（具體取決于填料及介質特性，部分配置可達550℃）
• ‌適用介質‌：水、油品、蒸汽、硝酸類、醋酸類、氨、尿素、含硫天然氣等腐蝕性或非腐蝕性介質。
• ‌驅動方式‌：電動（可配防爆型、智能型、開關型或調節型執行器）
• ‌連接形式‌：法蘭連接（符合GB/T 9113、JB/T 79等標準）
• ‌結構形式‌：楔式彈性閘板或剛性閘板

三、 主要結構與材質特點

1. 耐腐蝕主體材質

閥體、閥蓋及閘板均采用 ‌304 (ZG08Cr18Ni9Ti)‌ 或 ‌316L (ZG00Cr17Ni14Mo2)‌ 不銹鋼鑄造。相比碳鋼閥門，不銹鋼材質在酸性、堿性及鹽類介質環境中具有極強的抗銹蝕能力，顯著延長了閥門在惡劣工況下的使用壽命。

2. 密封技術

• ‌密封副‌：閘板與閥座密封面采用本體堆焊司太立（Stellite）鈷基硬質合金或不銹鋼自硬密封。這種設計確保了密封面的高硬度、耐磨性及耐高溫性能，有效防止介質沖刷造成的侵蝕，實現長期可靠密封。
• ‌填料密封‌：采用柔性石墨環或聚四氟乙烯（PTFE）編織填料，配合石墨+304/316L復合墊片，具備優異的密封性和自潤滑性，操作輕便且無外漏風險。

3. 優化的傳動結構

• ‌閥桿處理‌：閥桿經過調質處理及表面氮化處理，具備極高的抗腐蝕、抗擦傷和耐磨性能。
• ‌低摩擦設計‌：中大口徑（如DN400）配備推力軸承，大幅降低啟閉過程中的摩擦力矩，使電動執行機構運行更平穩，降低能耗。
• ‌楔式彈性閘板‌：適應溫度變化引起的熱脹冷縮，自動補償密封面間隙，確保密封緊密。

四、 產品優勢

• ‌流體阻力小‌：全開時通道直通，流阻系數極小，幾乎不產生壓力損失，適合大流量輸送。
• ‌雙向密封‌：介質流向不受限制，可在任意方向安裝使用，安裝靈活。
• ‌自動化程度高‌：集成電動執行機構，支持遠程DCS/PLC控制，可實現快速啟閉、故障保護及狀態反饋，減少人工操作成本。
• ‌維護簡便‌：結構設計緊湊，零部件標準化程度高，易損件（如填料、墊片）更換方便，無需拆卸整個閥門即可進行在線維護。
• ‌壽命長‌：得益于不銹鋼基材及硬質合金密封面，閥門在腐蝕性環境中仍能保持長久的使用壽命。

五、 執行標準

• ‌設計與制造‌：GB/T 12234 / API 600
• ‌結構長度‌：GB/T 12221
• ‌法蘭連接尺寸‌：JB/T 79 / GB/T 9113
• ‌壓力-溫度等級‌：GB/T 9131
• ‌檢驗與試驗‌：JB/T 9092 / GB/T 13927

六、 應用領域

• ‌石油化工‌：輸送酸、堿、溶劑及腐蝕性氣體的管道系統。
• ‌電力行業‌：火力發電廠的水、蒸汽及化學水處理系統。
• ‌環保工程‌：污水處理、廢氣排放及腐蝕性液體輸送。
• ‌制藥與食品‌：對衛生及耐腐蝕性有較高要求的潔凈流體管路。

七、 選型與安裝建議

• ‌選型確認‌：訂購時需明確介質名稱、濃度、溫度、壓力及是否含有顆粒雜質，以確定最佳的304或316L材質及密封形式。
• ‌安裝方向‌：閥門可水平或垂直安裝，但建議手輪位于上方，避免倒置安裝導致介質積聚在閥蓋腔體內。
• ‌電氣連接‌：電動執行器接線需嚴格遵循電氣規范，確保接地良好，并在潮濕或爆炸性環境中選用相應防護等級（IP68）及防爆等級的電機。
• ‌調試注意‌：初次使用時，應先手動盤車檢查有無卡阻，再進行電動操作。開啟前若帶有旁通閥，應先打開旁通閥平衡壓力，以減小啟閉力矩。
